特長

１．油圧ブロック用バルブとして最適

油圧ブロックのストップ回路での使用に最適です。



２．軽量、コンパクト設計

コンパクトな設計の為、軽量で設計が容易です。



３．自動弁として対応可能

アクチュエータと組み合わせることで自動弁として使用でき、特殊流体に対応可能です。



４．各種オプションを用意

オプションにリミットスイッチ、ロック機構、防爆仕様を用意しております。







仕様

最高仕様圧力：〜50.0MPa（シリーズ、サイズによって異なります。）

最高仕様温度：80℃（25.0MPa）

サイズ　　　 ：DN13〜DN50

材質　　　　：炭素鋼／ステンレス鋼







製品詳細

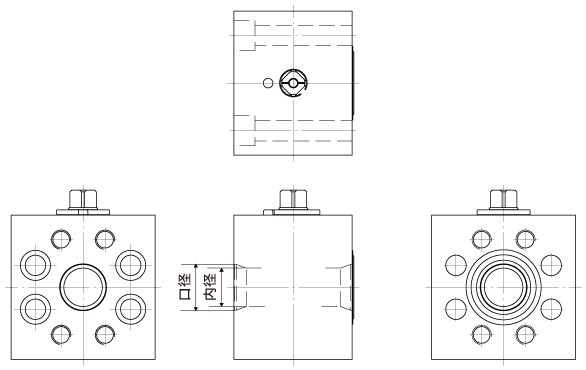

１．KHZシリーズの特長

・SAEフランジを採用することで、42.0MPaまでの高圧ラインで使用が可能

・マニフォールドブロックの入力、出力に直接ストップ弁を取り付けられるので、コンパクト化が可能

・SAEフランジ接続のポンプに直接接続が可能

・JISフランジよりコンパクトで軽量



・グローブ弁を使用した場合（左側）とKHZシリーズを使用した場合（右側）の比較





２．KHZシリーズの取り付け方

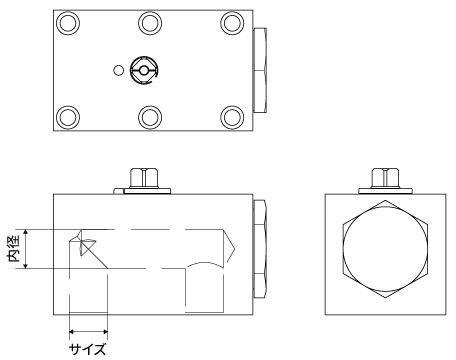

３．PKHシリーズの特長

・マニフォールド回路内のストップ弁として使用が可能

・ボール弁構造なので、ノンリークで圧損が少ない

・グローブ弁と比べて、圧損が少なく、またコンパクトにすることが可能

・90度回転操作で開閉操作ができるので、短時間で全開全閉操作が可能

・JISフランジよりコンパクトで軽量



４．PKHシリーズの取り付け方
