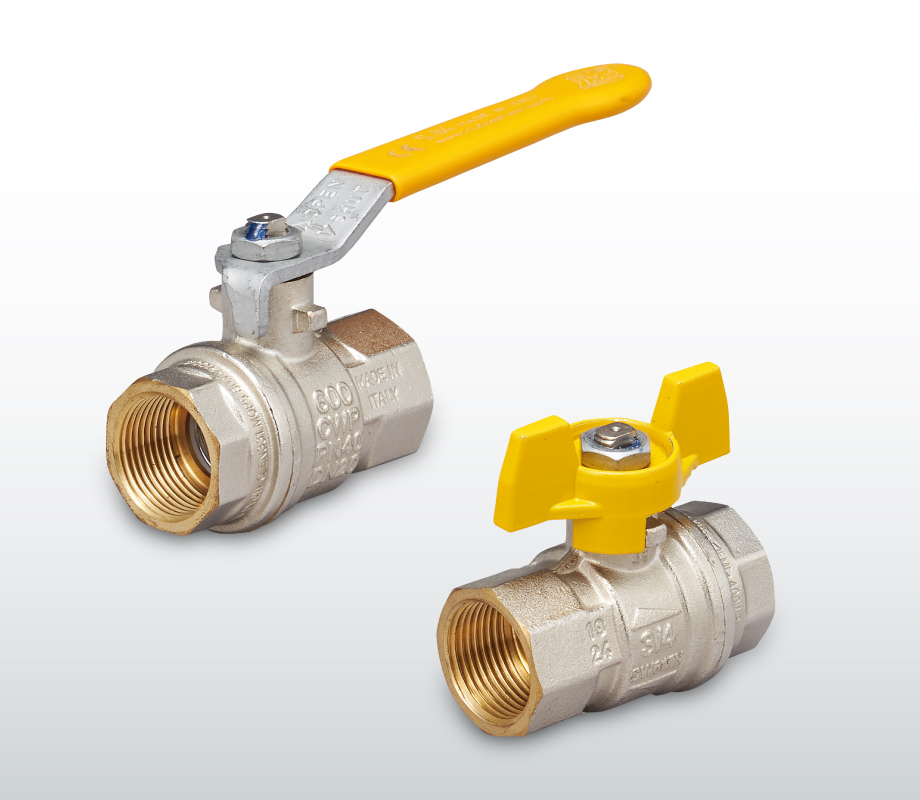

厨房用フライヤーに最適なボールバルブ
黄銅製
フルボアボールバルブ
- -IVシリーズ
特長
１．高温油で使用可能な特殊PTFEシート採用
厨房用フライヤー等の高温油のドレンバルブとして多くの実績を持つバルブです。
２．永久圧力損失がないフルボア構造
配管上にて永久圧力損失がないフルボア構造を採用しております。
３．経年劣化しにくい外観
ボディ部にニッケルメッキを施すことで真鍮バルブ特有の経年劣化による外観の変色を防ぎます。
仕様
最高使用圧力：2.0 / 4.0MPa（サイズによって異なります。）
最高使用温度：180℃（Max）
接続 ：Rc
サイズ ：1/4″〜Rc1.1/4″
材質 ：真鍮
寸法表 / 資料ダウンロード

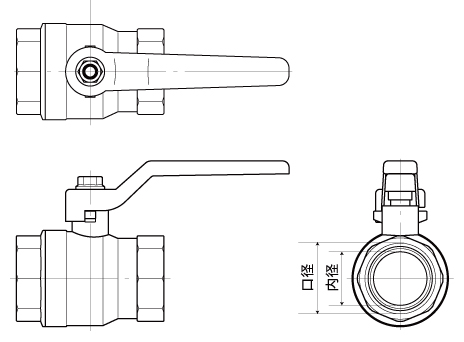

材質
真鍮（レバーハンドル）
納期：最短１〜２日
| ボディ | C3771+ニッケルメッキ |
|---|---|
| ボール | C3711+Crメッキ |
| ボールシール | PTFE |
| パッキン | O-ring（FPM） |
| ハンドル | DD11（ジオメット®️加工） |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| IV-1/4PT-335 | Rc | 1/4 | 10 | 4.0MPa | ▼ | － | ▼ | － |
| IV-3/8PT-335 | Rc | 3/8 | 10 | 4.0MPa | ▼ | － | ▼ | － |
| IV-1/2PT-320 | Rc | 1/2 | 15 | 2.0MPa | ▼ | － | ▼ | － |
| IV-3/4PT-320 | Rc | 3/4 | 20 | 2.0MPa | ▼ | － | ▼ | － |
| IV-1PT-320 | Rc | 1 | 25 | 2.0MPa | ▼ | － | ▼ | － |
| IV-1.1/4PT-320 | Rc | 1.1/4 | 32 | 2.0MPa | ▼ | － | ▼ | － |

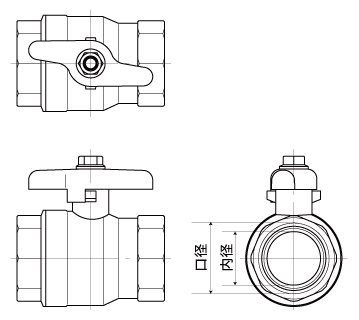

材質
真鍮（蝶ハンドル）
納期：最短１〜２日
| ボディ | C3771+ニッケルメッキ |
|---|---|
| ボール | C3711+Crメッキ |
| ボールシール | PTFE |
| パッキン | O-ring（FPM） |
| ハンドル | DD11（ジオメット®️加工） |
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で剪定しますので、お問い合わせ下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
