一般工業用ボールバルブ

黄銅製

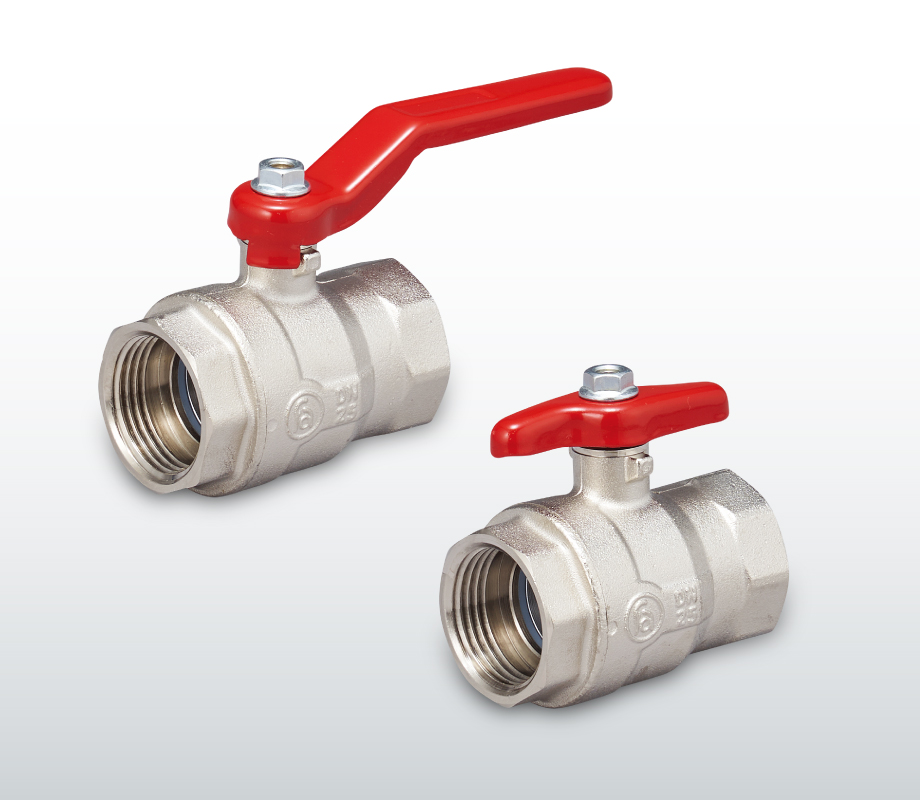

フルボアボールバルブ

  • -S84シリーズ

特長

1.最高使用圧力4.0MPaまで対応

最高使用圧力4.0MPa、使用温度範囲は-40℃〜170℃(但し、流体が凍結しないこと)まで対応しております(圧力・温度・サイズによります)。レバーハンドルは2インチまで、蝶ハンドルは1インチまでを標準でご用意しております。また、非在庫品になりますが4インチまで対応が可能です。



2.永久圧力損失がないフルボア構造

配管上にて永久圧力損失がないフルボア構造を採用しております。



3.経年劣化しにくいボディ外観およびハンドル

ボディ部にニッケルメッキを施すことで真鍮バルブ特有の経年劣化による外観の変色を防ぎます。また、ハンドルはSUS製を採用しており長期間の使用に耐えられます。







仕様

最高仕様圧力:4.0MPa(サイズによって異なります。)

最高仕様温度:170℃(ご使用圧力によって異なります。)

接続    :BSPT (Rc)

サイズ    :レバーハンドル:1/4″〜2″(4″まで対応が可能)、蝶ハンドル:1/4″〜1″

材質    :真鍮

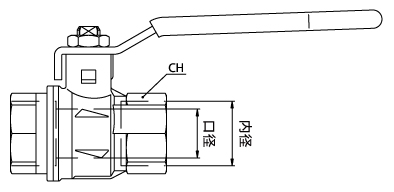

寸法表 / 資料ダウンロード

材質

真鍮(レバーハンドル)

納期:最短1〜2日

ボディC3771+ニッケルメッキ
ボールC3711+Crメッキ
ボールシールPTFE
パッキンO-ring(FPM)
ハンドルステンレス
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
S84-B53 Rc 1/4 8 4.0MPa
S84-C53 Rc 3/8 10 4.0MPa
S84-D53 Rc 1/2 15 4.0MPa
S84-E53 Rc 3/4 20 4.0MPa
S84-F53 Rc 1 25 4.0MPa
S84-G53 Rc 1.1/4 32 4.0MPa
S84-H53 Rc 1.1/2 40 4.0MPa
S84-I53 Rc 2 50 4.0MPa
材質

真鍮(蝶ハンドル)

納期:最短1〜2日

ボディC3771+ニッケルメッキ
ボールC3711+Crメッキ
ボールシールPTFE
パッキンO-ring(FPM)
ハンドルアルミ
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
S84-B56 Rc 1/4 8 4.0MPa
S84-C56 Rc 3/8 10 4.0MPa
S84-D56 Rc 1/2 15 4.0MPa
S84-E56 Rc 3/4 20 4.0MPa
S84-F56 Rc 1 25 4.0MPa

注意事項

  • ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
  • ●粘度の高い流体、腐食性のある流体の場合は弊社で剪定しますので、お問い合わせ下さい。
  • ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、 交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
×
