高圧配管の流路の切り替える
マルチボールバルブ

高圧多方向
フルボアボールバルブ

  • -BK3シリーズ
  • -3KHシリーズ
  • -4KHシリーズ

特長

1.流路を切り替える標準的な分流型の3方弁『BK3シリーズ』

BK3シリーズは1次圧側からの流体を2方向どちらかへ切り替える標準的な分流型の高圧3方ボールバルブです。



2.分流/混合用として使用でき、逆圧にも対応した3方弁『3KHシリーズ』

3KHシリーズはトラニオン構造の3面シートにより、分流型/混合型のどちらでも使用でき、逆圧のかかる回路でも使用が可能です。全15種類のバルブ回路から選択でき、さまざまな用途に使用可能です。



3.トラニオン型4面シートの4方弁『4KHシリーズ』

4KHシリーズはトラニオン構造の4面シートの4方弁です。Xポートやリターン回路など全22種類のバルブ回路からの選択ができ、さまざまな用途に使用可能です。



4.バルブ材質は炭素鋼とステンレス鋼を用意

バルブ材質は炭素鋼とステンレス鋼を用意しております(3KHシリーズと4KHシリーズのステンレス鋼はお問い合わせください)。



5.自動弁として対応可能

アクチュエータと組み合わせることで自動弁として使用でき、特殊流体に対応可能です。



6.各種オプションを用意

オプションにリミットスイッチ、ロック機構、防爆仕様を用意しております。







仕様

最高使用圧力:50.0MPa(サイズ/材質によって異なります。)

最高使用温度:80℃(25.0MPa)

接続    :Rc

サイズ    :3/8〜1.1/2

材質    :炭素鋼 / ステンレス鋼





【BK3/温度・圧力レーティング】





【3KHシリーズ, 4KHシリーズ/温度・圧力レーティング】



・上記レーティングは標準品(Oリング:FPM+ボールシール:POM)のデータです。80℃以上で使用する場合は弊社までご相談下さい。

・温度が0℃以下になる場合は弊社までご相談下さい。







製品詳細

1.標準的な分流型の3方弁『BK3シリーズ』

BK3シリーズは1次圧側からの流体を2方向どちらかへ切り替える標準的な分流型の高圧3方ボールバルブです。

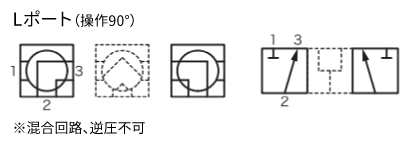

ポート2(1次圧側)からポート1及びポート3への切替用です



・ポート2からポート1とポート3へ切り替え用として使用できます







ポート1及びポート3を1次圧側として使用する場合や、ポート2からポート3(又はポート1)への流路の時にポート1(又はポート3)から高い圧力がかかる場合は全ポートをシールする3KHシリーズをご使用ください。









2.分流/混合用、逆圧に対応した3方弁『3KHシリーズ』

3KHシリーズはトラニオン構造の3面シートにより、分流型/混合型のどちらでも使用でき、逆圧のかかる回路でも使用が可能です。全15種類のバルブ回路から選択でき、さまざまな用途に使用可能です。









3.トラニオン型4面シートの4方弁『4KHシリーズ』

4KHシリーズはトラニオン構造の4面シートの4方弁です。Xポートやリターン回路など全22種類のバルブ回路からの選択ができ、さまざまな用途に使用可能です。





寸法表 / 資料ダウンロード

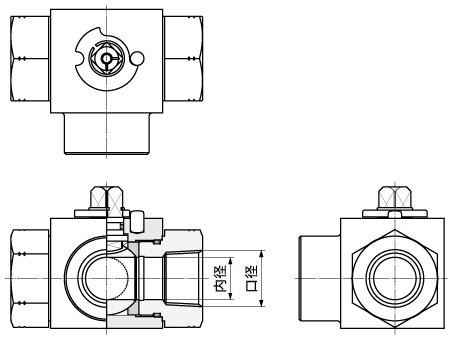

BK3シリーズ
材質

炭素鋼+亜鉛メッキ

納期:最短1〜2日

ボディ炭素鋼+亜鉛メッキ
ボール炭素鋼+H.Crメッキ
ボールシールPOM
O-リングFPM
標準ハンドル亜鉛曲がりレバー(1/4"〜1/2")
アルミストレートレバー(3/4"〜2")
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
BK3-Rc1/4-1129Z3-L-02 Rc 1/4 6 50.0MPa
BK3-Rc3/8-1129Z3-L-02 Rc 3/8 10 50.0MPa
BK3-Rc1/2-1129Z3-L-02 Rc 1/2 13 50.0MPa
BK3-Rc3/4-8129Z3-L-03 Rc 3/4 20 31.5MPa
BK3-Rc1-8129Z3-L-03 Rc 1 25 31.5MPa
BK3-Rc1.1/2-8129Z3-L-03 Rc 1.1/2 38 31.5MPa
  • ※Tポート回路は別途お問い合わせください。
BK3シリーズ
材質

ステンレス鋼

(SUS316Ti相当)

納期:最短1〜2日

ボディステンレス鋼(SUS316Ti相当)
ボールステンレス鋼(SUS316Ti相当)+H.Crメッキ
ボールシールPOM(納期:約2.5ヶ月)
O-リングFPM
標準ハンドル亜鉛曲がりレバー(1/4"〜1/2")
アルミストレートレバー(3/4"〜2")
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
BK3-Rc3/8-4429-L(4-M5)-02 Rc 3/8 10 31.5MPa
BK3-Rc1/2-4429-L(4-M5)-02 Rc 1/2 13 31.5MPa
BK3-Rc3/4-4429-L(4-M6)-03 Rc 3/4 20 30.0MPa
BK3-Rc1-4429-L(4-M6)-03 Rc 1 25 25.0MPa
BK3-Rc1.1/2-4429-L(4-M8)-03 Rc 1.1/2 38 31.5MPa
  • ※Tポート回路は別途お問い合わせください。

BK3-Rc1.1/2-4429-L(4-M6)-03は非在庫品のため、納期は都度ご確認下さい。

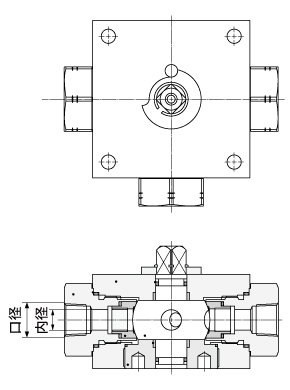

3KHシリーズ
材質

炭素鋼+亜鉛メッキ

納期:約2.5ヶ月

ボディ炭素鋼+亜鉛メッキ
ボール炭素鋼+H.Crメッキ
ボールシールPOM
O-リングFPM
標準ハンドルアルミ曲がりレバー(1/4")
アルミストレートレバー(3/8"〜1")
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
3KH-Rc1/4-1129Z3-05 No.○○ Rc 1/4 5 ※ 31.5MPa
3KH-Rc3/8-1129Z3-03 No.○○ Rc 3/8 8 ※ 31.5MPa
3KH-Rc1/2-1129Z3-03 No.○○ Rc 1/2 13 ※ 31.5MPa
3KH-Rc3/4-8129Z3-03 No.○○ Rc 3/4 18 ※ 31.5MPa
3KH-Rc1-8129Z3-03 No.○○ Rc 1 23 ※ 31.5MPa
  • ※2D、3D、PDFデータはお問い合わせください。
  • ※バルブ回路ボールによってボール内径が異なります。
  • ※ステンレス材ご希望の場合は別途お問い合わせください。

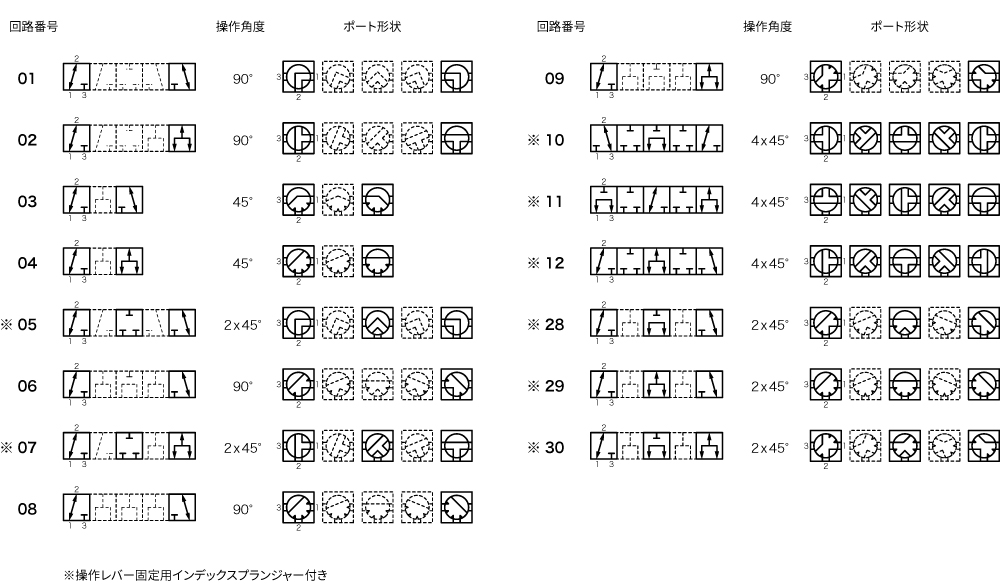

3KH バルブ回路

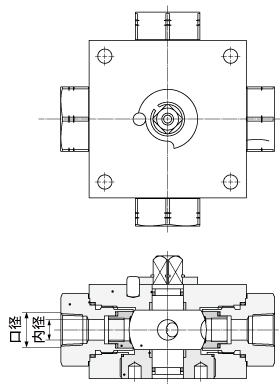

4KHシリーズ
材質

炭素鋼+亜鉛メッキ

納期:約2.5ヶ月

ボディ炭素鋼+亜鉛メッキ
ボール炭素鋼+H.Crメッキ
ボールシールPOM
O-リングFPM
標準ハンドルアルミ曲がりレバー(1/4")
アルミストレートレバー(3/8"〜1")
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
4KH-Rc1/4-1129Z3-05 No.○○ Rc 1/4 5 ※ 31.5MPa
4KH-Rc3/8-1129Z3-03 No.○○ Rc 3/8 8 ※ 31.5MPa
4KH-Rc1/2-1129Z3-03 No.○○ Rc 1/2 13 ※ 31.5MPa
4KH-Rc3/4-8129Z3-03 No.○○ Rc 3/4 18 ※ 31.5MPa
4KH-Rc1-8129Z3-03 No.○○ Rc 1 23 ※ 31.5MPa
  • ※2D、3D、PDFデータはお問い合わせください。
  • ※バルブ回路ボールによってボール内径が異なります。
  • ※ステンレス材ご希望の場合は別途お問い合わせください。

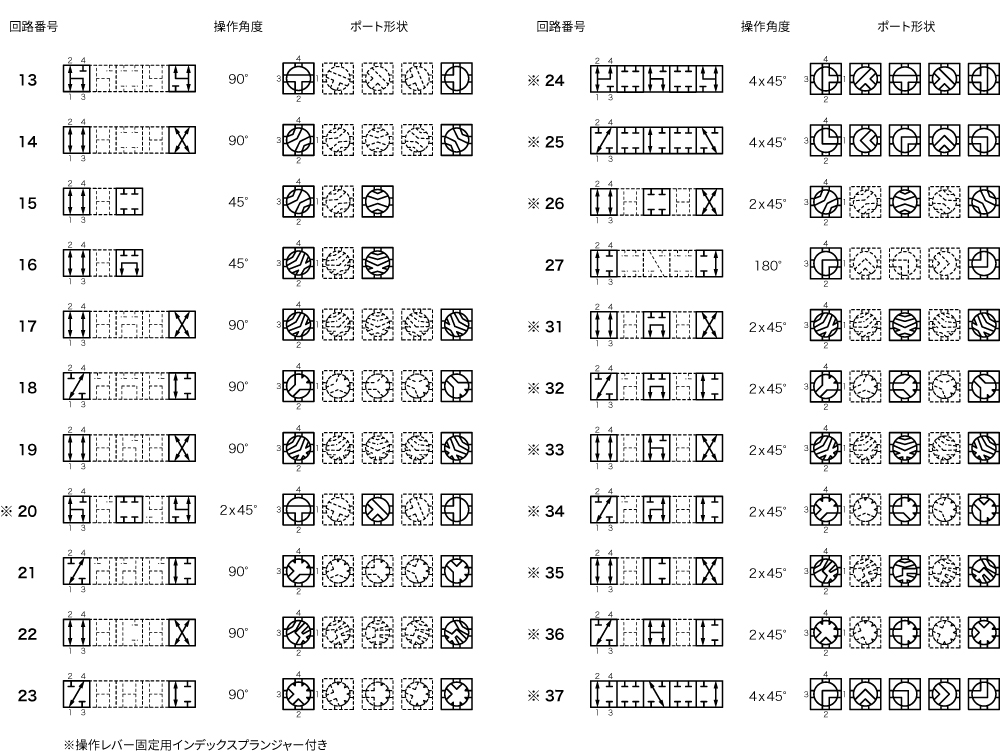

4KH バルブ回路

オプション

注意事項

  • ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
  • ●粘度の高い流体、腐食性のある流体の場合は弊社で剪定しますので、お問い合わせ下さい。
  • ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
  • ●SUS316Ti:JIS相当品 DIN1.4571になります。
  • ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
  • ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
×
