インターロック回路や
ヒューマンエラー防止に最適！
リミットスイッチ付き
高圧ボールバルブ
- -BKH-LSシリーズ
- -MKHP-LSシリーズ
特長
１．インターロック回路などの安全装置、ヒューマンエラー防止に
バルブの全閉、全開状態を信号を出力し、制御室などバルブの設置場所と離れたところでバルブ開閉の確認が可能です。インターロック回路などの安全装置、ヒューマンエラー防止に使用可能です。
２．標準のリミットスイッチとしてOMRON社製ZC-D55を採用
３．開１点、閉１点、開閉２点検出の３パターンをご用意
４．防爆仕様のリミットスイッチも選択可能
仕様
最高使用圧力：50.0MPa（材質 / サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：1/4″〜2″（シリーズによって異なります。）
材質 ：炭素鋼 / ステンレス鋼
【BKH-LSシリーズ/温度・圧力レーティング】
【MKHP-LSシリーズ/温度・圧力レーティング】
・上記レーティングは標準品(FPMOリング+POMボールシール)のデータです。0℃以上で使用する場合は弊社までご相談下さい。
・温度が0℃以下になる場合は弊社までご相談下さい。
※１：グリス・作動油など非腐蝕性流体を使用する場合に限り、最高使用圧力50MPaとなります。
ご使用の流体が水などの場合はBKHP800シリーズをご使用ください。
製品詳細
１．リミットスイッチの動作
リミットスイッチは、開閉２点検出（-LS2）、開１点検出（-LSO）、閉１点検出（-LSC）の３パターンをご用意しております。

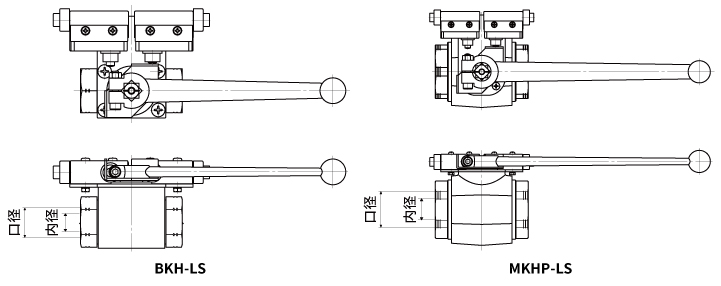

寸法表 / 資料ダウンロード
材質
炭素鋼+亜鉛メッキ
納期：２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 標準ハンドル | 亜鉛曲がりレバー（1/4"〜1/2"） |
| アルミストレートレバー（3/4"〜2"） |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-1129Z3-LS□-02 | Rc | 1/4 | φ6 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-1129Z3-LS□-02 | Rc | 3/8 | φ10 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-1129Z3-LS□-02 | Rc | 1/2 | φ13 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-1129Z3-LS□-03 | Rc | 3/4 | φ20 | 40.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-1129Z3-LS□-03 | Rc | 1 | φ25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-1129Z3-LS□-03 | Rc | 1.1/4 | φ25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/4-1129Z3-LS□-03 | Rc | 1.1/4 | φ32 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-1129Z3-LS□-03 | Rc | 1.1/2 | φ40 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN40-1129Z3-LS□-03 | Rc | 2 | φ40 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN50-1129Z3-LS□-03 | Rc | 2 | φ50 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
- ※LS□：□には２：開閉検出、O：開検出、C：閉検出が入ります。

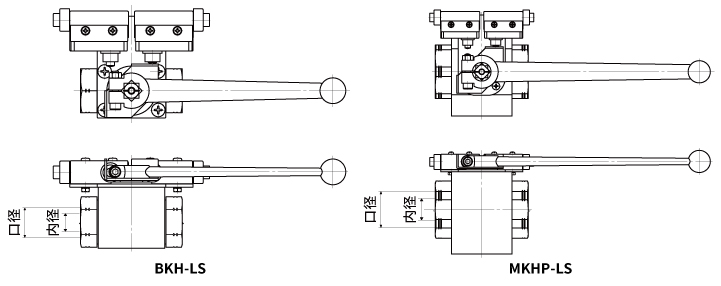

材質
ステンレス鋼
（SUS316Ti相当）
納期：２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM (BKHD-Rc1-44g9のみ：PEEK) |
| O-リング | FPM |
| 標準ハンドル | 亜鉛曲がりレバー（1/4"〜1/2"） |
| アルミストレートレバー（3/4"〜2"） |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-DN10-4429-LS□-02 | Rc | 1/4 | φ10 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-4429-LS□-02 | Rc | 3/8 | φ10 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-4429-LS□-02 | Rc | 1/2 | φ13 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-4429-LS□-03 | Rc | 3/4 | φ20 | 30.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-4429-LS□-03 | Rc | 1 | φ25 | 25.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-4429-LS□-03 | Rc | 1.1/4 | φ25 | 25.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-4429-LS□-03 | Rc | 1.1/2 | φ40 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN50-4429-LS□-03 | Rc | 2 | φ50 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
- ※LS□：□には２：開閉検出、O：開検出、C：閉検出が入ります。
バルブ型式表示方法
・3方弁（BK3シリーズ）のリミットスイッチ付きもご用意がありますので、お問い合わせください。
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で剪定しますので、お問い合わせ下さい。
- ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
