最高使用圧力5MPaまで対応
空圧自動中圧2方向
ボールバルブ
- -M202L/GTシリーズ（複作動）
- -M202L/GT.K3シリーズ（単作動）
特長
１．最高使用圧力5.0MPa、1.1/2インチまで対応
最高使用圧力は5.0MPaまで対応し、サイズは3/8〜1.1/2インチまでラインナップしております。
２．耐食性に優れたSUS316L相当（SCS16A相当）を標準採用
３．複作動式・単作動式を用意
複作動式と単作動式のアクチュエータを用意しております。
４．各種オプションを用意
オプションにリミットスイッチ、電磁弁、防爆仕様を用意しております。
５．短納期対応
部品を在庫しているため、急なご要望にも短納期対応が可能です。
仕様
最高使用圧力：5.0MPa
最高使用温度：80℃（2.0MPa）
接続 ：Rc
サイズ ：3/8″〜1.1/2″
材質 ：ステンレス鋼
【温度・圧力レーティング】
アクチュエータ仕様
操作空気圧 ：0.4〜0.7MPa
操作空気接続口：G1/8またはG1/4
ボディ材質 ：アルミニウム合金
動作 ：DANシリーズ（複作動）/ GT.K3シリーズ（単作動）
NAMUR規格準拠

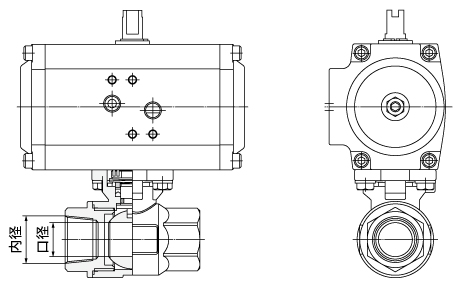

寸法表 / 資料ダウンロード
M202L/GTシリーズ（複作動式）
材質
ステンレス鋼
（SCS16A相当）
納期：約２週間
| ボディ | SCS16A相当 |
|---|---|
| (EN10213-4 1.4409, ASTM A351 Gr.CF3M) | |
| ボール | SUS316L+H.Crメッキ |
| ボールシール | PTFE |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| M202L-3/8PT / GT52 | Rc | 3/8 | φ12.7 | 5.0MPa | ▼ | ▼ | ▼ | ▼ |
| M202L-1/2PT / GT52 | Rc | 1/2 | φ15 | 5.0MPa | ▼ | ▼ | ▼ | ▼ |
| M202L-3/4PT / GT52 | Rc | 3/4 | φ20 | 5.0MPa | ▼ | ▼ | ▼ | ▼ |
| M202L-1PT / GT83 | Rc | 1 | φ25 | 5.0MPa | ▼ | ▼ | ▼ | ▼ |
| M202L-1.1/2PT / GT83 | Rc | 1.1/2 | φ38 | 5.0MPa | ▼ | ▼ | ▼ | ▼ |
M202L/GT.K3シリーズ（単作動式）
材質
ステンレス鋼
（SCS16A相当）
納期：約２週間
| ボディ | SCS16A相当 |
|---|---|
| (EN10213-4 1.4409, ASTM A351 Gr.CF3M) | |
| ボール | SUS316L+H.Crメッキ |
| ボールシール | PTFE |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| M202L-3/8PT / GT52.K3 | Rc | 3/8 | φ12.7 | 5.0MPa | － | － | － | ※ |
| M202L-1/2PT / GT83.K3 | Rc | 1/2 | φ15 | 5.0MPa | － | － | － | ※ |
| M202L-3/4PT / GT83.K3 | Rc | 3/4 | φ20 | 5.0MPa | － | － | － | ※ |
| M202L-1PT / GT83.K3 | Rc | 1 | φ25 | 5.0MPa | － | － | － | ※ |
| M202L-1.1/2PT / GT110.K3 | Rc | 1.1/2 | φ38 | 5.0MPa | － | － | － | ※ |
- ※カタログはお問い合わせください。
オプション
関連製品
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
