油圧業界に最適!!

SAEフランジ接続
ボールバルブ
(対応規格:ISO6162-1/ISO6162-2)

  • -BKH-SAEFSシリーズ
  • -MKHP-SAEFSシリーズ
  • -KHSAEシリーズ

特長

1.油圧用途に最適なSAEフランジ(ISO6162-1/ ISO6162-2)

油圧機器等で採用されているSAEフランジをバルブ接続に採用しております。



2.永久圧力損失がないフルボア構造

高圧での使用を目的とし、配管上にて永久圧力損失がないフルボア構造を採用しております。



3.自動弁として対応可能

アクチュエータと組み合わせることで自動弁として使用でき、特殊流体に対応可能です。



4.各種オプションを用意

オプションにリミットスイッチ、ロック機構、防爆仕様を用意しております。







仕様

最高仕様圧力:〜42.0MPa(サイズによって異なります。)

最高仕様温度:80℃(25.0MPa)

サイズ    :DN13〜DN80

材質    :炭素鋼



寸法表 / 資料ダウンロード

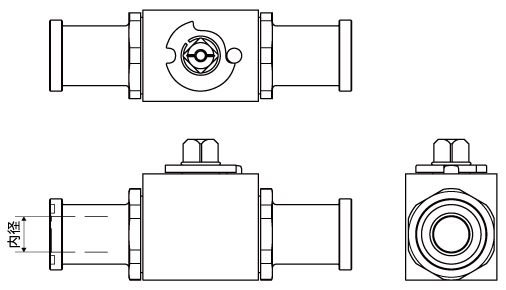

BKH-SAEFSシリーズ、MKHP-SAEFSシリーズ
材質

炭素鋼+亜鉛メッキ

納期:お問い合わせ下さい

ボディ炭素鋼+亜鉛メッキ
ボール炭素鋼+H.Crメッキ
ボールシールPOM
O-リングNBR
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
BKH-DN13-SAEFS210-112A ISO6162-1 15A φ13 21.0MPa
BKH-DN20-SAEFS210-112A ISO6162-1 20A φ19 21.0MPa
BKH-DN25-SAEFS210-112A ISO6162-1 25A φ25 21.0MPa
MKHP-DN32-SAEFS210-112A ISO6162-1 32A φ30 21.0MPa
MKHP-DN40-SAEFS210-112A ISO6162-1 40A φ38 21.0MPa
MKHP-DN50-SAEFS210-112A ISO6162-1 50A φ48 21.0MPa

BKH-DN13-SAEFS420-112A ISO6162-2 15A φ13 42.0MPa
BKH-DN20-SAEFS420-112A ISO6162-2 20A φ19 31.5MPa
BKH-DN25-SAEFS420-112A ISO6162-2 25A φ25 31.5MPa
BKHP-DN25-SAEFS420-112A ISO6162-2 25A φ25 42.0MPa
MKHP-DN32-SAEFS420-112A ISO6162-2 32A φ30 42.0MPa
MKHP-DN40-SAEFS420-112A ISO6162-2 40A φ38 42.0MPa
MKHP-DN50-SAEFS420-112A ISO6162-2 50A φ48 42.0MPa
  • ※2D、3D、PDFデータはお問い合わせください。
  • ※材質ステンレス材をご希望の場合はお問い合わせください。
  • ※上記以外のO-リング/シート材質ご希望の場合は別途お問い合わせください。

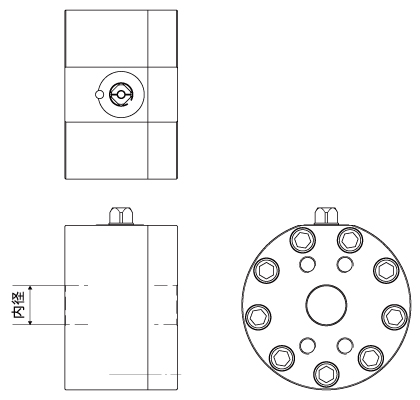

KHSAEシリーズ
材質

炭素鋼+亜鉛メッキ

納期:お問い合わせ下さい

ボディ炭素鋼+亜鉛メッキ
ボール炭素鋼+H.Crメッキ
ボールシールPOM
O-リングNBR
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
KH-DN15-SAE210/420-212A ISO6162-1 / ISO6162-2 15A φ15 21.0/42.0MPa
KH-DN20-SAE210/420-212A ISO6162-1 / ISO6162-2 20A Φ20 21.0/42.0MPa
KH-DN25-SAE210/420-212A ISO6162-1 / ISO6162-2 25A Φ25 21.0/42.0MPa
KH-DN32-SAE210/420-212A ISO6162-1 / ISO6162-2 32A φ32 21.0/42.0MPa
KH-DN40-SAE210/420-212A ISO6162-1 / ISO6162-2 40A φ38 21.0/42.0MPa
KH-DN50-SAE210/420-212A ISO6162-1 / ISO6162-2 50A φ48 21.0/42.0MPa
KH-DN65-SAE210/420-212A ISO6162-1 / ISO6162-2 65A φ63 17.5/42.0MPa
KH-DN80-SAE210/420-212A ISO6162-1 / ISO6162-2 80A φ76 16.0/42.0MPa
  • ※2D、3D、PDFデータはお問い合わせください。
  • ※材質ステンレス材をご希望の場合はお問い合わせください。
  • ※上記以外のO-リング/シート材質ご希望の場合は別途お問い合わせください。

注意事項

  • ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
  • ●固定ネジは必ず六角穴付強度区分12.9を使用してください。(JIS B 1176-2014 / ISO 4762-2004)
  • ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
  • ●ステムシールはNBR、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
  • ●SUS316Ti:JIS相当品 DIN1.4571になります。
  • ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
  • ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
×

ダウンロード

取扱説明書 カタログ
