高圧配管の流路の切り替えに最適
空圧自動高圧3方向
ボールバルブ
- - BK3/DANシリーズ（複作動式）
特長
１．最高使用圧力31.5MPaまで対応
最高使用圧力は31.5MPaまで対応しております（サイズによります）。
２．サイズは1.1/2インチまでラインナップ
サイズは1/4〜1.1/2インチまでラインナップしております（材質によります）。
３．高圧配管流路の切り替え用途に
高圧配管の流路を切り替える分流形の空圧式自動高圧３方ボールバルブです。
４．さまざまな用途に実績あり
建設機械など油圧、自動車製造ラインの発泡ウレタンや塗装など高粘度流体、高圧水洗浄など水圧、印刷機器などインク等の用途に適しています。
５．炭素鋼とステンレス鋼を用意
バルブ材質は炭素鋼とステンレス鋼を用意しております
６．各種オプションを用意
オプションにリミットスイッチ、電磁弁、防爆仕様を用意しております。
７．短納期対応
部品を在庫しているため、急なご要望にも短納期対応が可能です（一部非在庫品もございます）。
仕様
最高使用圧力：31.5MPa（サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：1/4″〜1.1/2″（材質によって異なります。）
材質 ：炭素鋼 / ステンレス鋼
【温度・圧力レーティング】
･ 上記レーティングは標準品(Oリング:FPM+ボールシール:POM)のデータです。
80℃以上で使用する場合は弊社までご相談ください。
･ 温度が0℃以下になる場合は弊社までご相談ください。
アクチュエータ仕様
操作空気圧 ：0.4〜0.7MPa
操作空気接続口：G1/8またはG1/4
ボディ材質 ：アルミニウム合金
動作 ：DANシリーズ（複作動）
NAMUR規格準拠
製品詳細
１．標準的な分流型の３方弁
１次圧側からの流体を2方向どちらかへ切り替える標準的な分流型の空圧式高圧３方ボールバルブです。１次圧側のポート２から２次圧側のポート１及びポート３への切替用です。
・ポート２からポート１とポート３へ切り替え用として使用できます
ポート１及びポート３を１次圧側として使用する場合や、ポート２からポート３（又はポート１）への流路の時にポート１（又はポート３）から高い圧力がかかる場合は別途ご相談ください。
寸法表 / 資料ダウンロード

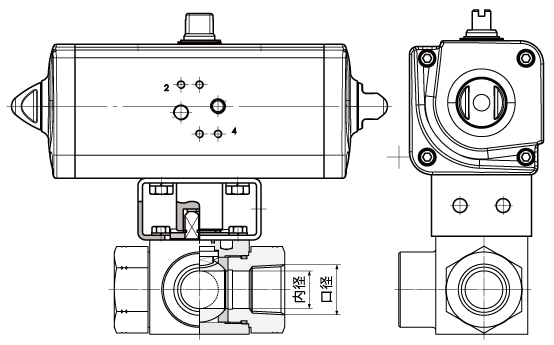

炭素鋼+亜鉛メッキ
（複作動式）
納期：約２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BK3-Rc1/4-1129Z3-L/DAN45 | Rc | 1/4 | φ6 | 14.0MPa | － | ▼ | ▼ | ※ |
| BK3-Rc3/8-1129Z3-L/DAN60 | Rc | 3/8 | φ10 | 14.0MPa | ▼ | ▼ | ▼ | ※ |
| BK3-Rc1/2-1129Z3-L/DAN60 | Rc | 1/2 | φ13 | 14.0MPa | － | － | － | ※ |
| BK3-Rc3/4-8129Z3-L/DAN180 | Rc | 3/4 | φ20 | 14.0MPa | － | － | ▼ | ※ |
| BK3-Rc1-8129Z3-L/DAN180 | Rc | 1 | φ25 | 14.0MPa | － | － | ▼ | － |
| BK3-Rc1.1/2-8129Z3-L/DAN480 | Rc | 1.1/2 | φ38 | 14.0MPa | － | － | － | ※ |
| BK3-Rc1/4-1129Z3-L/DAN106 | Rc | 1/4 | φ6 | 31.5MPa | － | － | － | ※ |
| BK3-Rc3/8-1129Z3-L/DAN106 | Rc | 3/8 | φ10 | 31.5MPa | － | ▼ | ▼ | ※ |
| BK3-Rc1/2-1129Z3-L/DAN120 | Rc | 1/2 | φ13 | 31.5MPa | ▼ | ▼ | ▼ | ※ |
| BK3-Rc3/4-8129Z3-L/DAN360 | Rc | 3/4 | φ20 | 31.5MPa | － | － | ▼ | ※ |
| BK3-Rc1-8129Z3-L/DAN360 | Rc | 1 | φ25 | 31.5MPa | － | － | － | ※ |
| BK3-Rc1.1/2-8129Z3-L/DAN480 | Rc | 1.1/2 | φ38 | 31.5MPa | － | － | － | ※ |
- ※カタログはお問い合わせください。
- ※BK3-Rc1.1/2-8129Z3-L/DAN480はバルブが非在庫品のため、納期は都度ご確認下さい。

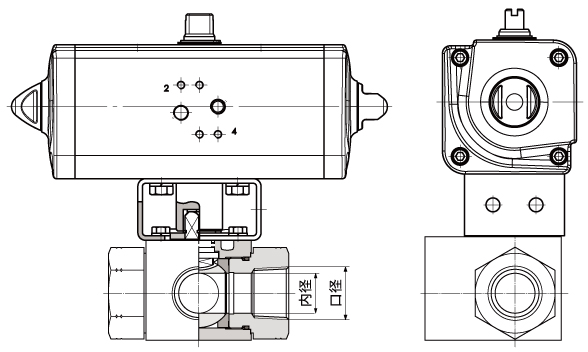

ステンレス鋼
（SUS316Ti相当）（複作動式）
納期：約２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BK3-Rc3/8-4429-L/DAN60 | Rc | 3/8 | φ10 | 14.0MPa | － | － | ▼ | ※ |
| BK3-Rc1/2-4429-L/DAN60 | Rc | 1/2 | φ13 | 14.0MPa | － | － | － | ※ |
| BK3-Rc3/4-4429-L/DAN180 | Rc | 3/4 | φ20 | 14.0MPa | － | － | ▼ | ※ |
| BK3-Rc1-4429-L/DAN180 | Rc | 1 | φ25 | 14.0MPa | － | － | － | ※ |
| BK3-Rc1.1/2-4429-L/DAN480 | Rc | 1.1/2 | φ38 | 14.0MPa | － | － | ▼ | ※ |
| BK3-Rc3/8-4429-L/DAN106 | Rc | 3/8 | φ10 | 31.5MPa | － | － | － | ※ |
| BK3-Rc1/2-4429-L/DAN120 | Rc | 1/2 | φ13 | 31.5MPa | － | － | － | ※ |
| BK3-Rc3/4-4429-L/DAN360 | Rc | 3/4 | φ20 | 30.0MPa | － | － | － | ※ |
| BK3-Rc1-4429-L/DAN360 | Rc | 1 | φ25 | 25.0MPa | － | － | － | ※ |
| BK3-Rc1.1/2-4429-L/DAN480 | Rc | 1.1/2 | φ38 | 31.5MPa | － | － | ▼ | ※ |
- ※カタログはお問い合わせください。
- ※BK3-Rc1.1/2-4429-L/DAN480はバルブが非在庫品のため、納期は都度ご確認下さい。
●使用圧力によって操作トルクが変動する為、使用圧力に適したアクチュエータを選定しております。
●使用流体・条件によってバルブ内部シール材質を変更します。水・油以外の流体でご使用の場合はお問い合わせください。
型式表示方法
オプション
関連製品
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。

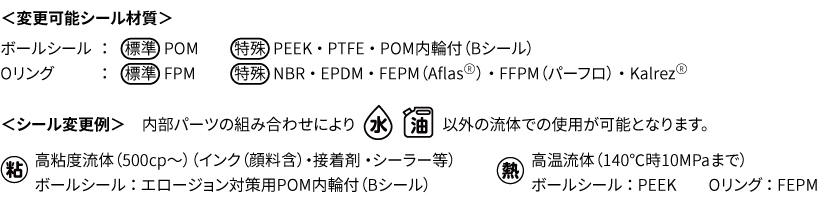

- ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
