高頻度の開閉切り替え用途に
高頻度対応
空圧自動高圧2方向
フルボアボールバルブ
- - BKHD/DANシリーズ（複作動式）
特長
１．高頻度の開閉切り替え用途に最適
ステム形状を改良し、更に特殊コーティングを施すことにより耐久性を大幅にアップしました。
当社での開閉耐久試験（試験条件：バルブサイズ：1/2、流体：水道水、差圧35.0MPa）では、25万回以上ノンリークを達成しています（耐久性については使用流体によって異なるため保証外となります）。
２．最高使用圧力42.0MPaまで対応
最高使用圧力は42.0MPaまで対応し、サイズは1/2と1インチの２種類をラインナップしております（最高使用圧力はサイズ、シール材によります）。
３．さまざまな用途に実績あり
建設機械など油圧、自動車製造ラインの発泡ウレタンや塗装など高粘度流体、高圧水洗浄など水圧、印刷機器などインク等の用途に適しています。
４．各種オプションを用意
オプションにリミットスイッチ、電磁弁、防爆仕様を用意しております。
５．短納期対応
部品を在庫しているため、急なご要望にも短納期対応が可能です（一部非在庫品もございます）。
仕様
最高使用圧力：42.0MPa（材質 / サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：1/2″〜1″（シリーズによって異なります。）
材質 ：ステンレス鋼
【温度・圧力レーティング】
アクチュエータ仕様
操作空気圧 ：0.4〜0.7MPa
操作空気接続口：G1/8またはG1/4
ボディ材質 ：アルミニウム合金
動作 ：DANシリーズ（複作動）
NAMUR規格準拠

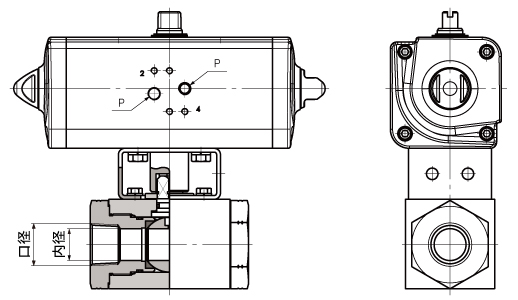

寸法表 / 資料ダウンロード
材質
ステンレス鋼
（SUS316Ti相当）（複作動式）
納期：約２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM (一部：PEEK) |
| O-リング | FPM |
オプション
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
- ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
