最高使用圧力 70MPaまで対応！
手動超高圧2方向
フルボアボールバルブ
- -BKHP800シリーズ
- -MKHP800シリーズ
特長
１．最高使用圧力70.0MPa、1インチまで対応
炭素鋼、ステンレス鋼共に最高使用圧力は70.0MPaまで対応（サイズによる）し、サイズは3/8〜1インチまでラインナップしております。
２．バルブ材質は炭素鋼とステンレス鋼を用意
３．永久圧力損失がないフルボア構造
高圧での使用を目的とし、配管上にて永久圧力損失がないフルボア構造を採用しております。
４．自動弁として対応可能
アクチュエータと組み合わせることで自動弁として使用でき、特殊流体に対応可能です。
５．各種オプションを用意
オプションにリミットスイッチ、ロック機構、防爆仕様を用意しております。
仕様
最高使用圧力：70.0MPa（サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：3/8″〜1″（シリーズによって異なります。）
材質 ：炭素鋼 / ステンレス鋼
【BKHP800シリーズ, MKHP800シリーズ/温度・圧力レーティング】
寸法表 / 資料ダウンロード

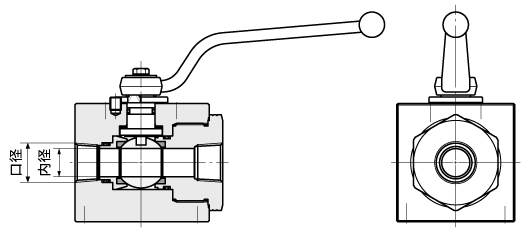

BKHP800シリーズ
材質
炭素鋼+無電解ニッケルメッキ
納期：最短１〜２日
| ボディ | 炭素鋼+無電解ニッケルメッキ |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 標準ハンドル | 鉄曲がりハンドル |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKHP800-Rc3/8-84g9Ni-06 | Rc | 3/8 | φ10 | 70.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKHP800-Rc1/2-84g9Ni-06 | Rc | 1/2 | φ13 | 70.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKHP800-Rc3/4-84b9Ni-06 | Rc | 3/4 | φ20 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKHP800-Rc1-84b9Ni-06 | Rc | 1 | φ25 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |

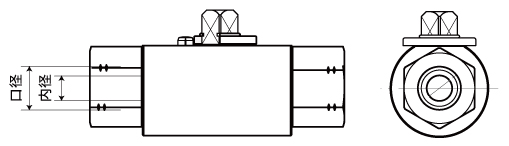

MKHP800シリーズ
材質
ステンレス鋼
（SUS329J3L相当）
納期：お問い合わせ下さい
| ボディ | ステンレス鋼(SUS329J3L相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | PEEK |
| O-リング | FPM |
| 標準ハンドル | 鉄曲がりハンドル |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| MKHP800-Rc3/8-44g9-06 | Rc | 3/8 | φ10 | 70.0MPa | ※ | ※ | ※ | ※ |
| MKHP800-Rc1/2-44g9-06 | Rc | 1/2 | φ13 | 70.0MPa | ※ | ※ | ※ | ※ |
| MKHP800-Rc3/4-44g9-06 | Rc | 3/4 | φ20 | 50.0MPa | ※ | ※ | ※ | ※ |
| MKHP800-Rc1-44g9-06 | Rc | 1 | φ25 | 50.0MPa | ※ | ※ | ※ | ※ |
- ※お問い合わせください。
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
- ●ステムシールはフッ素ゴム FPM、ボールシール はPEEK / ポリアセタール POMが標準品ですが、流体・ご使用条件等によって シール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●バルブの開閉操作はバルブ寿命と安全の為、前後差圧を35MPa以下に減圧後行うことをお勧めします。高差圧下では開閉操作トルクが高くなる為、中間位置で停止するなど不具合が生じ、シール破損の原因になります。バルブは全開あるいは全閉状態 にてご使用ください。
