超高圧 70MPaまで対応
空圧自動超高圧2方向
フルボアボールバルブ
- -BKHP800/DANシリーズ（複作動式）
- -MKHP800/DANシリーズ（複作動式）
特長
１．最高使用圧力70.0MPaまで対応
最高使用圧力は70.0MPaまで対応し、サイズは3/8〜1インチまでラインナップしております（最高使用圧力は材質、サイズによります）。
２．さまざまな用途に実績あり
高圧水洗浄など水圧、印刷機器などインク、油圧装置等の用途に適しています。
３．バルブ材質は炭素鋼とステンレス鋼を用意
４．各種オプションを用意
オプションにリミットスイッチ、電磁弁、防爆仕様を用意しております。
仕様
最高使用圧力：70.0MPa（材質 / サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：3/8″〜1″（シリーズによって異なります。）
材質 ：炭素鋼 / ステンレス鋼
【温度・圧力レーティング】
アクチュエータ仕様
操作空気圧 ：0.4〜0.7MPa
操作空気接続口：G1/8またはG1/4
ボディ材質 ：アルミニウム合金
動作 ：DANシリーズ（複作動）
NAMUR規格準拠

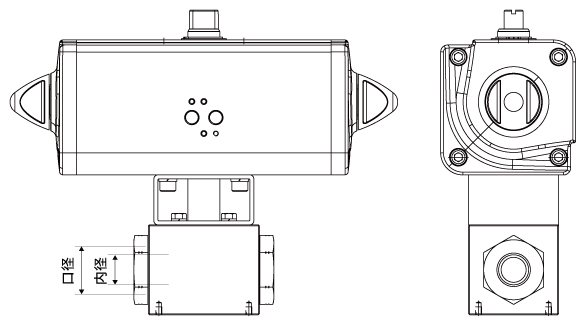

寸法表 / 資料ダウンロード
BKHP800/DANシリーズ（複作動式）
材質
炭素鋼+無電解ニッケルメッキ
納期：約2週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | 3/8", 1/2"はPEEK、3/4", 1"はPOM |
| O-リング | FPM |
製品についての詳細はお問い合わせください。
MKHP800/DANシリーズ（複作動式）
材質
ステンレス鋼
（SUS316Ti相当）
納期：約３ヶ月間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | PEEK |
| O-リング | FPM |
製品についての詳細はお問い合わせください。
オプション
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
- ●バルブ開閉操作は必ず35.0MPa以下に減圧後行ってください。高差圧下では開閉トルクが高くなるため、不具合の原因となります。
- ●バルブを全開あるいは全閉状態にてご使用ください。（中間位置でのご使用はできません。）
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
