高圧ガスに対応

高圧ガス用
高圧ボールバルブ

  • -GBKHシリーズ
  • -GMKHPシリーズ
  • -GBKHDシリーズ

特長

1.高圧ガスに対応したボールバルブ

高圧ガスに使用可能なボールバルブです。KHK適合品で、KHK高圧ガス設備試験の合格品として販売が可能です(※1)。また高圧ガス設備試験に必要な書類の発行も可能です。



2.最高使用圧力42.0MPa、2インチまでラインナップ

最高使用圧力は42.0MPaまで対応(最高使用圧力はバルブのシリーズ、口径、シール材によって、〜42.0MPa、〜31.5MPa、〜14.0MPaに変わります)し、サイズ1/4〜2インチまでラインナップしております。



3.禁油・禁水仕様にも対応が可能

標準品以外にもご使用用途に合わせて、禁油・禁水にも対応が可能です(※2)。



4.手動弁のほか、自動弁として対応可能

アクチュエータと組み合わせることで自動弁として使用が可能です。



5.短納期での対応可能

バルブが在庫品なので短納期での対応が可能です(KHK個別受験合格品は4〜6週間程度かかります)。



6.防爆型リミットスイッチ/電磁弁の搭載が可能

オプションに防爆型リミットスイッチ、防爆型電磁弁(非防爆仕様もあり)、ロック機構などをご用意しております。

安全対策として誤作動防止向けにロッキングデバイス、プランジャーロック機構や、インターロック機構向けにリミットスイッチ(防爆・非防爆)が採用されております。


※1:大臣認定弁ではございません。KHK個別受験合格品です。

※2:禁油・禁水の詳細につきましては弊社までご相談ください。



仕様

対応流体  :各種ガス(毒性ガス以外)※ガス種に限らず弊社までご相談ください。

最高仕様圧力:〜42.0MPa/〜31.5MPa/〜14MPa(流体、温度、口径、シリーズにより異なります。)

最高仕様温度:80℃(25.0MPa)

接続    :1/4″〜2″(シリーズによって異なります。)

材質    :ステンレス鋼







製品詳細

特殊仕様対応について

標準品以外にもご使用用途に合わせて、禁油・禁水仕様にも対応が可能です。

禁油・禁水の詳細については要領書をご覧ください。

禁油・禁水洗浄要領書





高圧ガス実績流体

二酸化炭素、窒素、空気、メタン、ヘリウム、アルゴン、ハイドロフルオロカーボン(HFC)、ハイドロフルオロオレフィン(HFO)、新冷媒ガス各種(R1234yf, R32)、プロパンガス など

※ガス種に限らず弊社までご相談ください。





使用実績

冷媒充填装置、冷媒試験装置、ヘリウムガス試験装置、ロケット用試験装置の地上配管、高圧エアブロー金属成形、製鉄所内プロパンガスの配管設備、CO2超臨界染色装置、CO2消化設備(海外案件/消防法適用外) など





高圧ガス保安法とは<高圧ガス保安法 第2条より>





高圧ガス設備で使用できるバルブとは



寸法表 / 資料ダウンロード

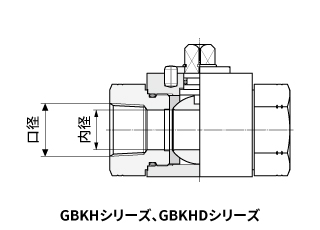

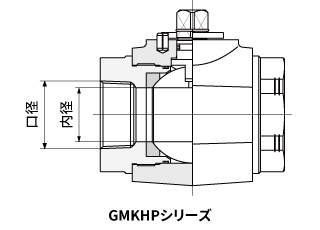

手動ボールバルブ
材質

ステンレス鋼

(SUS316Ti相当)

納期:最短1〜2日

ボディステンレス鋼(SUS316Ti相当)
ボールステンレス鋼(SUS316Ti相当)+H.Crメッキ
ボールシールPOM (BKHD-Rc1-44g9のみ:PEEK)
O-リングFPM
標準ハンドル亜鉛曲がりレバー(1/4"〜1/2")
アルミストレートレバー(3/4"〜2")
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
GBKH-Rc1/4-DN10-44B9-02 Rc 1/4 φ6 30.0MPa
GBKH-Rc3/8-44B9-02 Rc 3/8 φ10 30.0MPa
GBKH-Rc1/2-44B9-02 Rc 1/2 φ13 31.5MPa
GBKHD-Rc1/2-44B9-02 Rc 1/2 φ13 35.0MPa
GBKH-Rc3/4-44B9-03 Rc 3/4 φ20 29.8MPa
GBKH-Rc1-44B9-03 Rc 1 φ25 25.0MPa
GBKHD-Rc1-44B9-03 Rc 1 φ25 35.0MPa
GBKHD-Rc1-44g9-03 Rc 1 φ25 42.0MPa
GBKH-Rc1.1/4-DN25-44B9-03 Rc 1.1/4 φ25 25.0MPa
GMKHP-Rc1.1/2-44B9-03 Rc 1.1/2 φ40 31.5MPa
GMKHP-Rc2-DN50-44B9-03 Rc 2 φ50 31.5MPa

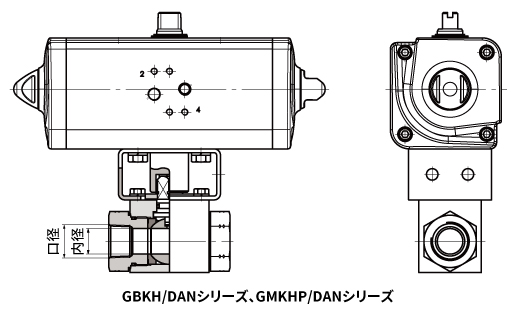

空圧式自動ボールバルブ(複作動式)
材質

ステンレス鋼

(SUS316Ti相当)

納期:約2週間

ボディステンレス鋼(SUS316Ti相当)
ボールステンレス鋼(SUS316Ti相当)+H.Crメッキ
ボールシールPOM (BKHD-Rc1-44g9のみ:PEEK)
O-リングFPM
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
GBKH-Rc1/4-44B9/DAN60 Rc 1/4 φ10 14.0MP
GBKH-Rc3/8-44B9/DAN60 Rc 3/8 φ10 14.0MP
GBKH-Rc1/2-44B9/DAN60 Rc 1/2 φ13 14.0MP
GBKH-Rc3/4-44B9/DAN180 Rc 3/4 φ20 14.0MP
GBKH-Rc1-44B9/DAN180 Rc 1 φ25 14.0MP
GBKH-Rc1.1/4-DN25-44B9/DAN180 Rc 1.1/4 φ25 14.0MP
GMKHP-Rc1.1/2-44B9/DAN480 Rc 1.1/2 φ38 14.0MP

GBKH-Rc1/4-44B9/DAN106 Rc 1/4 φ10 31.5MP
GBKH-Rc3/8-44B9/DAN106 Rc 3/8 φ10 31.5MP
GBKH-Rc1/2-44B9/DAN120 Rc 1/2 φ13 31.5MP
GBKH-Rc3/4-44B9/DAN360 Rc 3/4 φ20 30.0MP
GBKH-Rc1-44B9/DAN360 Rc 1 φ25 25.0MP
GBKH-Rc1.1/4-DN25-44B9/DAN360 Rc 1.1/4 φ25 25.0MP
GMKHP-Rc1.1/2-44B9/DAN480 Rc 1.1/2 φ38 31.5MP
  • ※Rc2" DN50につきましては、弊社までお問い合わせください。

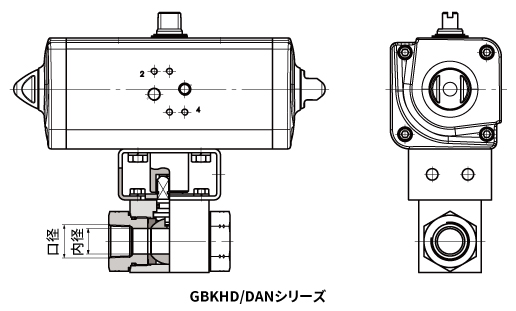

高頻度対応 空圧式自動ボールバルブ(複作動式)
材質

ステンレス鋼

(SUS316Ti相当)

納期:約2週間

ボディステンレス鋼(SUS316Ti相当)
ボールステンレス鋼(SUS316Ti相当)+H.Crメッキ
ボールシールPOM (BKHD-Rc1-44g9のみ:PEEK)
O-リングFPM
型式 接続 サイズ ボール内径 圧力 ダウンロード
2D 3D PDF カタログ
GBKHD-Rc1/2-44B9/DAN60 Rc 1/2 φ13 14.0MP
GBKHD-Rc1/2-44B9/DAN106 Rc 1/2 φ13 35.0MPa
GBKHD-Rc1-44B9/DAN180 Rc 1 φ25 5.0MPa
GBKHD-Rc1-44B9/DAN360 Rc 1 φ25 35.0MPa
GBKHD-Rc1-44g9/DAN480 Rc 1 φ25 42.0MPa

注意事項

  • ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
  • ●ガス種にかかわらず、ご相談ください。問い合わせシートに記入いただき、ご選定及び、お見積もりをさせていただきます。
  • ●本バルブは高圧ガス設備にて使用できます。
  • ●流体及び、バルブが凍結しないようにご使用ください。
  • ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
  • ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
  • ●SUS316Ti:JIS相当品 DIN1.4571になります。
  • ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
  • ●個別認定が必要な場合、納期は4〜6週間程度かかります。
  • ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
×
