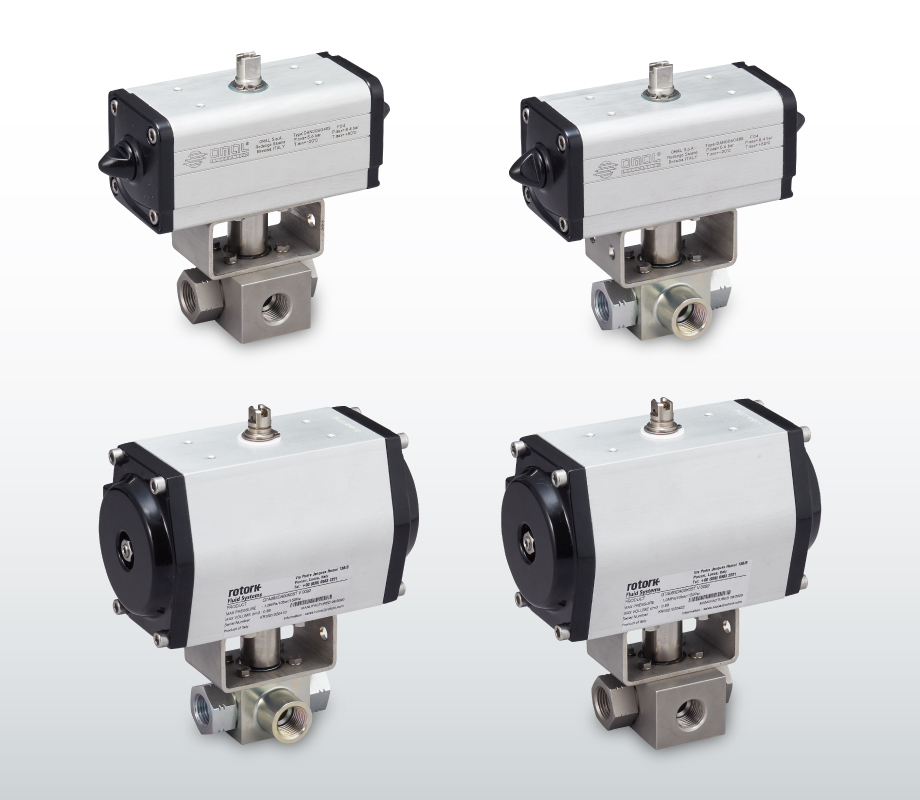

高圧、高粘度流体に最適
空圧自動高圧2方向
フルボアボールバルブ
- -BKH/DANシリーズ（複作動）
- -MKHP/DANシリーズ（複作動）
- -BKH/GT.K3シリーズ（単作動）
- -MKHP/GT.K3シリーズ（単作動）
特長
１．最高使用圧力31.5MPaまで対応
最高使用圧力は31.5MPaまで対応し、サイズは3/8〜2インチまでラインナップしております（最高使用圧力はサイズによります）。
２．さまざまな用途に実績あり
建設機械など油圧、自動車製造ラインの発泡ウレタンや塗装など高粘度流体、高圧水洗浄など水圧、印刷機器などインク等の用途に適しています。
３．バルブ材質は炭素鋼とステンレス鋼を用意
４．複作動式・単作動式を用意
複作動式と単作動式のアクチュエータを用意しております。
５．各種オプションを用意
オプションにリミットスイッチ、電磁弁、防爆仕様を用意しております。
６．短納期対応
部品を在庫しているため、急なご要望にも短納期対応が可能です（一部非在庫品もございます）。
仕様
最高使用圧力：31.5MPa（材質、サイズによります）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：1/4″〜2″
材質 ：炭素鋼 / ステンレス鋼
【温度・圧力レーティング】
アクチュエータ仕様
操作空気圧 ：0.4〜0.7MPa
操作空気接続口：G1/8またはG1/4
ボディ材質 ：アルミニウム合金
動作 ：DANシリーズ（複作動）/ GT.K3シリーズ（単作動）
NAMUR規格準拠

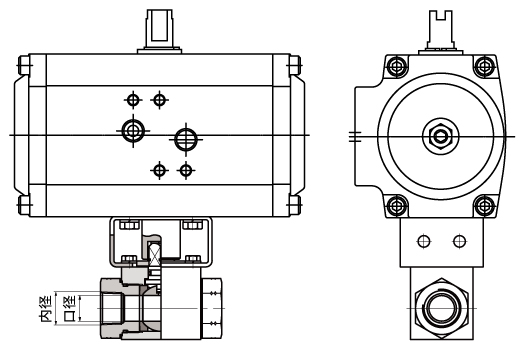

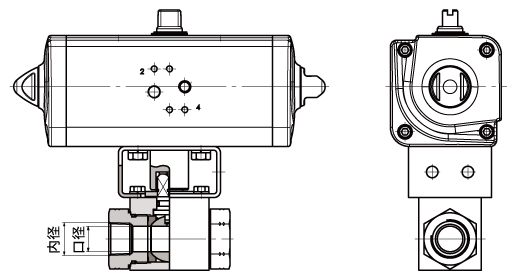

寸法表 / 資料ダウンロード
BKH/DANシリーズ、MKHP/DANシリーズ（複作動）
材質
炭素鋼+亜鉛メッキ
納期：約２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | 内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-1129Z3/DAN45 | Rc | 1/4 | φ6 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-1129Z3/DAN60 | Rc | 3/8 | φ10 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-1129Z3/DAN60 | Rc | 1/2 | φ13 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-1129Z3/DAN180 | Rc | 3/4 | φ20 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-1129Z3/DAN180 | Rc | 1 | φ25 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-1129Z3/DAN180 | Rc | 1.1/4 | φ25 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/4-1129Z3/DAN480 | Rc | 1.1/4 | φ32 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-1129Z3/DAN480 | Rc | 1.1/2 | φ38 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN40-1129Z3/DAN480 | Rc | 2 | φ38 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/4-1129Z3/DAN106 | Rc | 1/4 | φ6 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-1129Z3/DAN106 | Rc | 3/8 | φ10 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-1129Z3/DAN120 | Rc | 1/2 | φ13 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-1129Z3/DAN360 | Rc | 3/4 | φ20 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-1129Z3/DAN360 | Rc | 1 | φ25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-1129Z3/DAN360 | Rc | 1.1/4 | φ25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/4-1129Z3/DAN480 | Rc | 1.1/4 | φ32 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-1129Z3/DAN480 | Rc | 1.1/2 | φ38 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN40-1129Z3/DAN480 | Rc | 2 | φ38 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
- ※Rc2" DN50につきましては、弊社までお問い合わせください。
BKH/GT.K3シリーズ、MKHP/GT.K3シリーズ（単作動）
材質
炭素鋼+亜鉛メッキ
納期：約２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-1129Z3/GT83.K3 | Rc | 1/4 | φ6 | 14.0MPa | － | － | － | ※ |
| BKH-Rc3/8-1129Z3/GT83.K3 | Rc | 3/8 | φ10 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1/2-1129Z3/GT83.K3 | Rc | 1/2 | φ13 | 14.0MPa | － | － | － | ※ |
| BKH-Rc3/4-1129Z3/GT127.K3 | Rc | 3/4 | φ20 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1-1129Z3/GT127.K3 | Rc | 1 | φ25 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1.1/4-DN25-1129Z3/GT127.K3 | Rc | 1.1/4 | φ25 | 14.0MPa | － | － | － | ※ |
| MKHP-Rc1.1/4-1129Z3/GT143.K3 | Rc | 1.1/4 | φ32 | 14.0MPa | － | － | － | ※ |
| MKHP-Rc1.1/2-1129Z3/GT143.K3 | Rc | 1.1/2 | φ38 | 14.0MPa | － | － | － | ※ |
| MKHP-Rc2-DN40-1129Z3/GT143.K3 | Rc | 2 | φ38 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1/4-1129Z3/GT83.K3 | Rc | 1/4 | φ6 | 31.5MPa | － | － | － | ※ |
| BKH-Rc3/8-1129Z3/GT83.K3 | Rc | 3/8 | φ10 | 31.5MPa | － | － | － | ※ |
| BKH-Rc1/2-1129Z3/GT110.K3 | Rc | 1/2 | φ13 | 31.5MPa | － | － | － | ※ |
| BKH-Rc3/4-1129Z3/GT127.K3 | Rc | 3/4 | φ20 | 31.5MPa | － | － | － | ※ |
| BKH-Rc1-1129Z3/GT127.K3 | Rc | 1 | φ25 | 31.5MPa | － | － | － | ※ |
| BKH-Rc1.1/4-DN25-1129Z3/GT127.K3 | Rc | 1.1/4 | φ25 | 31.5MPa | － | － | － | ※ |
| MKHP-Rc1.1/4-1129Z3/GT160.K3 | Rc | 1.1/4 | φ32 | 31.5MPa | － | － | － | ※ |
| MKHP-Rc1.1/2-1129Z3/GT190.K3 | Rc | 1.1/2 | φ38 | 31.5MPa | － | － | － | － |
| MKHP-Rc2-DN40-1129Z3/GT190.K3 | Rc | 2 | φ38 | 31.5MPa | － | － | － | ※ |
- ※カタログはお問い合わせください。
- ※Rc2" DN50につきましては、弊社までお問い合わせください。
- ※MKHP-Rc1.1/4-1129Z3/GT143.K3、MKHP-Rc1.1/2-1129Z3/GT143.K3、MKHP-Rc2-DN40-1129Z3/GT143.K3、MKHP-Rc1.1/4-1129Z3/GT160.K3、MKHP-Rc1.1/2-1129Z3/GT190.K3、MKHP-Rc2-DN40-1129Z3/GT190.K3は部品が非在庫品になります。納期は都度お問い合わせください。
BKH/DANシリーズ、MKHP/DANシリーズ（複作動）
材質
ステンレス鋼
（SUS316Ti相当）
納期：約２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-4429/DAN60 | Rc | 1/4 | φ10 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-4429/DAN60 | Rc | 3/8 | φ10 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-4429/DAN60 | Rc | 1/2 | φ13 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-4429/DAN180 | Rc | 3/4 | φ20 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-4429/DAN180 | Rc | 1 | φ25 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-4429/DAN180 | Rc | 1.1/4 | φ25 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-4429/DAN480 | Rc | 1.1/2 | φ38 | 14.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/4-4429/DAN106 | Rc | 1/4 | φ10 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-4429/DAN106 | Rc | 3/8 | φ10 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-4429/DAN120 | Rc | 1/2 | φ13 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-4429/DAN360 | Rc | 3/4 | φ20 | 30.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-4429/DAN360 | Rc | 1 | φ25 | 25.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-4429/DAN360 | Rc | 1.1/4 | φ25 | 25.0MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-4429/DAN480 | Rc | 1.1/2 | φ38 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
- ※Rc2" DN50につきましては、弊社までお問い合わせください。
BKH/GT.K3シリーズ、MKHP/GT.K3シリーズ（単作動）
材質
ステンレス鋼
（SUS316Ti相当）
納期：約２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-4429/GT83.K3 | Rc | 1/4 | φ10 | 14.0MPa | － | － | － | ※ |
| BKH-Rc3/8-4429/GT83.K3 | Rc | 3/8 | φ10 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1/2-4429/GT110.K3 | Rc | 1/2 | φ13 | 14.0MPa | － | － | － | ※ |
| BKH-Rc3/4-4429/GT127.K3 | Rc | 3/4 | φ20 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1-4429/GT127.K3 | Rc | 1 | φ25 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1.1/4-DN25-4429/GT127.K3 | Rc | 1.1/4 | φ25 | 14.0MPa | － | － | － | ※ |
| MKHP-Rc1.1/2-4429/GT190.K3 | Rc | 1.1/2 | φ38 | 14.0MPa | － | － | － | ※ |
| BKH-Rc1/4-4429/GT110.K3 | Rc | 1/4 | φ10 | 31.5MPa | － | － | － | ※ |
| BKH-Rc3/8-4429/GT110.K3 | Rc | 3/8 | φ10 | 31.5MPa | － | － | － | ※ |
| BKH-Rc1/2-4429/GT110.K3 | Rc | 1/2 | φ13 | 31.5MPa | － | － | － | ※ |
| BKH-Rc3/4-4429/GT143.K3 | Rc | 3/4 | φ20 | 30MPa | － | － | － | ※ |
| BKH-Rc1-4429/GT143.K3 | Rc | 1 | φ25 | 25MPa | － | － | － | ※ |
| BKH-Rc1.1/4-DN25-4429/GT143.K3 | Rc | 1.1/4 | φ25 | 25MPa | － | － | － | ※ |
| MKHP-Rc1.1/2-4429/GT190.K3 | Rc | 1.1/2 | φ38 | 31.5MPa | － | － | － | ※ |
- ※カタログはお問い合わせください。
- ※Rc2" DN50につきましては、弊社までお問い合わせください。
- ※BKH-Rc1-4429/GT143.K3、BKH-Rc1.1/4-4429/GT143.K3、BKH-Rc3/4-4429/GT143.K3、BKH-Rc1-4429/GT143.K3、MKHP-Rc1.1/4-DN25-1129Z3/GT143.K3、MKHP-Rc1.1/2-1129Z3/GT190.K3は部品が非在庫品になります。納期は都度お問い合わせください。
●使用圧力によって操作トルクが変動する為、使用圧力に適したアクチュエータを選定しております。
●使用流体・条件によってバルブ内部シール材質を変更します。水・油以外の流体でご使用の場合はお問い合わせください。
型式表示方法
オプション
関連製品
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で選定しますので、お問い合わせ下さい。
- ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
