１アクションで
２つの回路を同時に切り替える
高圧ダブルステージ
バルブ
- -BKH-DSシリーズ
- -MKHP-DSシリーズ
- -BK3-DSシリーズ
特長
１．２つの回路を１アクションで一度に切り替えに
ハンドル一つで2個のバルブを同時操作が可能です。配管スペースの簡略化に適しています。
２．２つのバルブは開閉回路の組み合わせが可能
２つのバルブを開閉同じ回路にすることでオープン時に流量を２倍にしたり、２つのバルブを開閉異なる回路にすることでオープン／クローズの切り替えとして使用できます。
３．在庫部品なので短納期
部品は在庫品なので、急なご要望にも短納期対応が可能です。
４．バルブ材質は炭素鋼とステンレス鋼を用意
バルブ材質は炭素鋼とステンレス鋼を用意しており、最高使用圧力は50.0MPa（鉄）、42.0MPa（SUS）まで対応しております（材質、サイズによります）。サイズは1/4〜2インチまでご用意しております。
仕様
最高使用圧力：50.0MPa（材質 / サイズによって異なります。）
最高使用温度：80℃（25.0MPa）
接続 ：Rc
サイズ ：1/4″〜2″（シリーズによって異なります。）
材質 ：炭素鋼 / ステンレス鋼
【BKH-DSシリーズ/温度・圧力レーティング】
【MKHP-DSシリーズ/温度・圧力レーティング】
【BK3-DSシリーズ/温度・圧力レーティング】
製品詳細
１．ダブルステージの配管例
BKH-DSシリーズの回路パターンF2では、流れ方向を問わず、分流でも混合でも使用が可能です。
２．用途に合わせて選べる回路パターン
バルブ開閉の組み合わせとハンドルの位置による回路パターンをご用意しました。
使用用途に合わせた組み合わせをお選びできます。
寸法表 / 資料ダウンロード

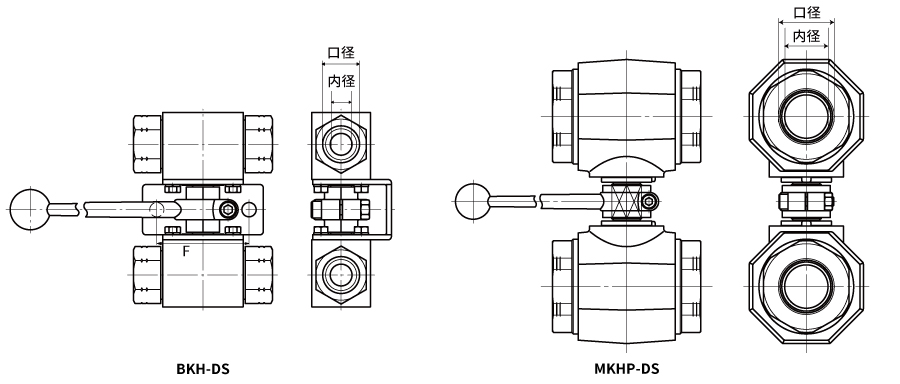

BKH-DSシリーズ、MKHP-DSシリーズ
材質
炭素鋼+亜鉛メッキ
納期：２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-1129Z3-DS-F□ | Rc | 1/4 | 6 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/8-1129Z3-DS-F□ | Rc | 3/8 | 10 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1/2-1129Z3-DS-F□ | Rc | 1/2 | 13 | 50.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc3/4-1129Z3-DS-F□ | Rc | 3/4 | 20 | 40.0MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1-1129Z3-DS-F□ | Rc | 1 | 25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| BKH-Rc1.1/4-DN25-1129Z3-DS-F□ | Rc | 1.1/4 | 25 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/4-1129Z3-DS-F□ | Rc | 1.1/4 | 32 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc1.1/2-1129Z3-DS-F□ | Rc | 1.1/2 | 38 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN40-1129Z3-DS-F□ | Rc | 2 | 38 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
| MKHP-Rc2-DN50-1129Z3-DS-F□ | Rc | 2 | 48 | 31.5MPa | ▼ | ▼ | ▼ | ▼ |
- ※F□：F1〜F6の回路パターンが入ります。
- ※BKH-Rc1.1/4-DN25-1129Z3-DS-F□とMKHP-Rc2-DN40-1129Z3-DS-F□はレデュースボアです。

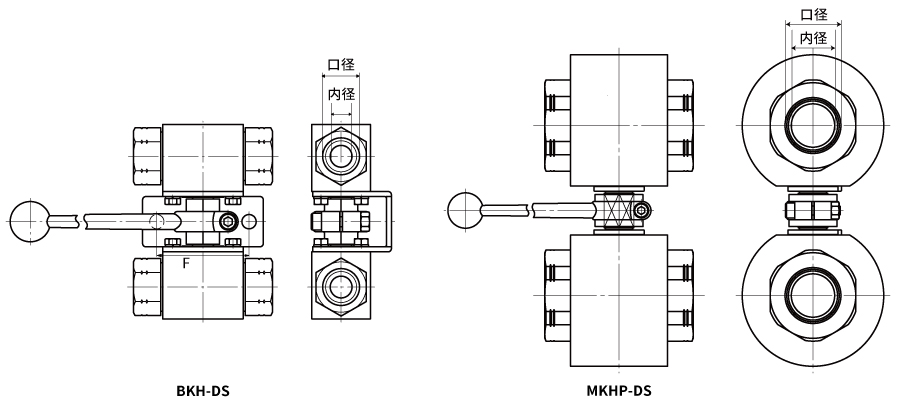

BKH-DSシリーズ、MKHP-DSシリーズ
材質
ステンレス鋼
（SUS316Ti相当）
納期：２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BKH-Rc1/4-DN10-4429-DS-F□ | Rc | 1/4 | 10 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BKH-Rc3/8-4429-DS-F□ | Rc | 3/8 | 10 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BKH-Rc1/2-4429-DS-F□ | Rc | 1/2 | 13 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BKH-Rc3/4-4429-DS-F□ | Rc | 3/4 | 20 | 30.0MPa | ▼ | ▼ | ※ | ▼ |
| BKH-Rc1-4429-DS-F□ | Rc | 1 | 25 | 25.0MPa | ▼ | ▼ | ※ | ▼ |
| BKH-Rc1.1/4-DN25-4429-DS-F□ | Rc | 1.1/4 | 25 | 25.0MPa | ▼ | ▼ | ※ | ▼ |
| MKHP-Rc1.1/2-4429-DS-F□ | Rc | 1.1/2 | 38 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| MKHP-Rc2-DN50-4429-DS-F□ | Rc | 2 | 48 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
- ※PDFデータはお問い合わせください。
- ※F□：F1〜F6の回路パターンが入ります。
- ※BKH-Rc1.1/4-DN25-4429-DS-F□はレデュースボアです。

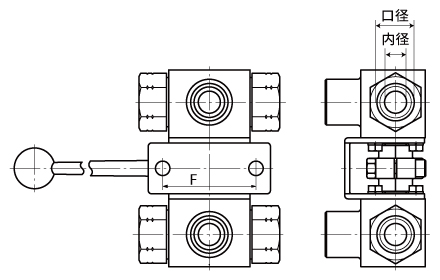

BK3-DSシリーズ
材質
炭素鋼+亜鉛メッキ
納期：２週間
| ボディ | 炭素鋼+亜鉛メッキ |
|---|---|
| ボール | 炭素鋼+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BK3-Rc1/4-1129Z3-L-DS-□ | Rc | 1/4 | 6 | 50.0MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc3/8-1129Z3-L-DS-□ | Rc | 3/8 | 10 | 50.0MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1/2-1129Z3-L-DS-□ | Rc | 1/2 | 13 | 50.0MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc3/4-8129Z3-L-DS-□ | Rc | 3/4 | 20 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1-8129Z3-L-DS-□ | Rc | 1 | 25 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1.1/2-2129Z3-L-DS-□ | Rc | 1.1/2 | 38 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
- ※PDFデータはお問い合わせください。
- ※□：A or B（ハンドルパターン）が入ります。

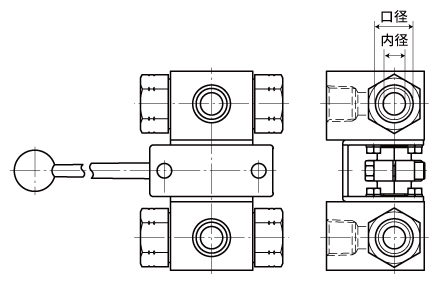

BK3-DSシリーズ
材質
ステンレス鋼
（SUS316Ti相当）
納期：２週間
| ボディ | ステンレス鋼(SUS316Ti相当) |
|---|---|
| ボール | ステンレス鋼(SUS316Ti相当)+H.Crメッキ |
| ボールシール | POM |
| O-リング | FPM |
| 型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
|---|---|---|---|---|---|---|---|---|
| 2D | 3D | カタログ | ||||||
| BK3-Rc3/8-4429-L(4-M5)-DS-□ | Rc | 3/8 | 10 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1/2-4429-L(4-M5)-DS-□ | Rc | 1/2 | 13 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc3/4-4429-L(4-M6)-DS-□ | Rc | 3/4 | 20 | 30.0MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1-4429-L(4-M6)-DS-□ | Rc | 1 | 25 | 25.0MPa | ▼ | ▼ | ※ | ▼ |
| BK3-Rc1.1/2-4429-L(4-M8)-DS-□ | Rc | 1.1/2 | 38 | 31.5MPa | ▼ | ▼ | ※ | ▼ |
- ※PDFデータはお問い合わせください。
- ※□：A or B（ハンドルパターン）が入ります。
- ※BK3-Rc1.1/2-4429-L(4-M6)-DS-□は非在庫品の為、納期は都度ご確認下さい。
バルブ型式表示方法
注意事項
- ●型式・形状・寸法等は予告なく変更する場合があります。ご了承ください。
- ●粘度の高い流体、腐食性のある流体の場合は弊社で剪定しますので、お問い合わせ下さい。
- ●ステムシールはフッ素ゴム FPM、ボールシール はポリアセタール POMが標準品ですが、流体・ご使用条件等によってシール材を変更できます。
- ●SUS316Ti：JIS相当品 DIN1.4571になります。
- ●上記のMHA社呼び圧力はDIN EN 12516-2に基づいて定められております(安全率1 :2.4)。JISに基づく安全率1:3(JISB8250準拠)及び1:4(JISB8265準拠)とは異なりますのでご了承下さい。繰り返し衝撃圧力が加わる場合(建設機械など)にはピーク圧力が呼び圧力を超えないようにして下さい。
- ●納期は目安とし、ご注文数量・商品の在庫・入荷状況その他の事由により変動する場合があります。都度ご確認下さい。又、交通事情・天候不良等による運送上の理由により、所定の日時にお届けできない場合があります。
