ねじ込みのコンパクトさと
フランジのような簡単接続
油圧用ORS接続
高圧ボールバルブ
Oリングを使用したコンパクトなユニオン継手のORS接続を採用。一般的なホース継ぎ手に比べ、ORS接続は振動に強くシール性に優れており、建設機械などの高圧油圧配管で使用されております。
BKO-SWシリーズに付属する差込溶接継手はスライド式ナットを採用しております。スライド式ナットを締め付けるだけで配管後でもバルブの脱着が容易です。
高圧での使用を目的とし、配管上にて永久圧力損失がないフルボア構造を採用しております。
最高使用圧力:35.0MPa(材質 / サイズによって異なります。)
最高使用温度:80℃(25.0MPa)
接続 :ORS
サイズ :11/16UN〜1.11/16UN
材質 :炭素鋼
オスネジの端面にOリングを取り付けてシールする接続です。振動に強く、シール性に優れており、建設機械などの高圧油圧配管で使用されており、高圧ホースに直接取り付けも可能です。
ORSメス継手のホースなどに直接接続が可能な『BKOシリーズ』の他、差込溶接継手を付属した『BKO-SWシリーズ』もご用意しました。
BKO-SWシリーズに付属する差込溶接継手はスライド式ナットを採用しているため、フランジのようにボルトを使用せずにスライド式ナットを締め付けるだけで配管後でもバルブの脱着が容易です。

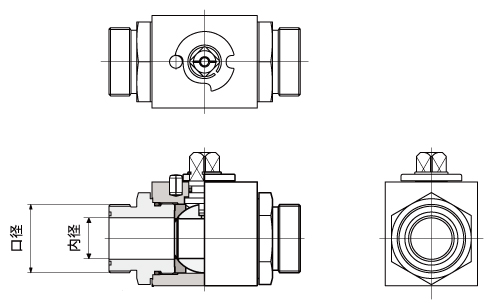

納期:最短1〜2日
ボディ | 炭素鋼+亜鉛メッキ |
---|---|
ボール | 炭素鋼+H.Crメッキ |
ボールシール | POM |
O-リング | FPM |
標準ハンドル | 亜鉛曲がりレバー(11/16UN〜13/16UN) |
鉄曲がりレバー(1UNS〜1.11/16UN) |
型式 | 接続 | サイズ | ボール内径 | 圧力 | ダウンロード | |||
---|---|---|---|---|---|---|---|---|
2D | 3D | カタログ | ||||||
BKO-11/16UN-1129-02 | ORS | 11/16-16UN | 6 | 35.0MPa | - | - | ▼ | ▼ |
BKO-13/16UN-1129-02 | ORS | 13/16-16UN | 10 | 35.0MPa | - | - | ▼ | ▼ |
BKO-1UNS-1129-02 | ORS | 1-14UNS | 13 | 35.0MPa | - | - | ▼ | ▼ |
BKO-1.7/16UN-1129-06 | ORS | 1.7/16-12UN | 20 | 35.0MPa | - | - | ▼ | ▼ |
BKO-1.11/16UN-1129-06 | ORS | 1.11/16-12UN | 25 | 25.0MPa | - | - | ▼ | ▼ |

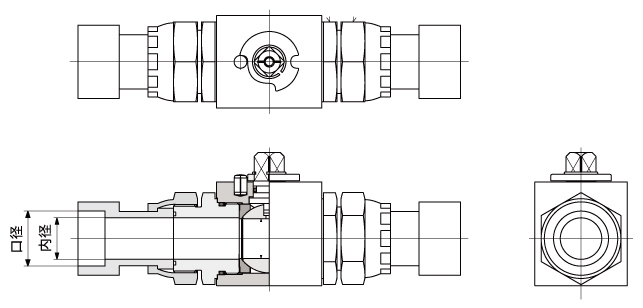

納期:最短1〜2日
ボディ | 炭素鋼+亜鉛メッキ |
---|---|
ボール | 炭素鋼+H.Crメッキ |
ボールシール | POM |
O-リング | FPM |
標準ハンドル | 亜鉛曲がりレバー(11/16UN〜13/16UN) |
鉄曲がりレバー(1UNS〜1.11/16UN) |
型式 | 接続 | パイプサイズ | ボール内径 | 圧力 | ダウンロード | |||
---|---|---|---|---|---|---|---|---|
2D | 3D | カタログ | ||||||
BKO-11/16UN-1129-SW8-02 | ORS+SW | 8A | 6 | 20.6MPa | - | - | - | ▼ |
BKO-13/16UN-1129-SW10-02 | ORS+SW | 10A | 10 | 20.6MPa | - | - | - | ▼ |
BKO-1UNS-1129-SW15-02 | ORS+SW | 15A | 13 | 20.6MPa | - | - | - | ▼ |
BKO-1UNS-1129-SW20-02 | ORS+SW | 20A | 13 | 20.6MPa | - | - | - | ▼ |
BKO-1.7/16UN-1129-SW20-06 | ORS+SW | 20A | 20 | 20.6MPa | - | - | - | ▼ |
BKO-1.7/16UN-1129-SW25-06 | ORS+SW | 25A | 20 | 20.6MPa | - | - | - | ▼ |
BKO-1.11/16UN-1129-SW25-06 | ORS+SW | 25A | 25 | 20.6MPa | - | - | - | ▼ |
BKO-1.11/16UN-1129-SW32-06 | ORS+SW | 32A | 25 | 20.6MPa | - | - | - | ▼ |
オプションについてはお問い合わせください。
